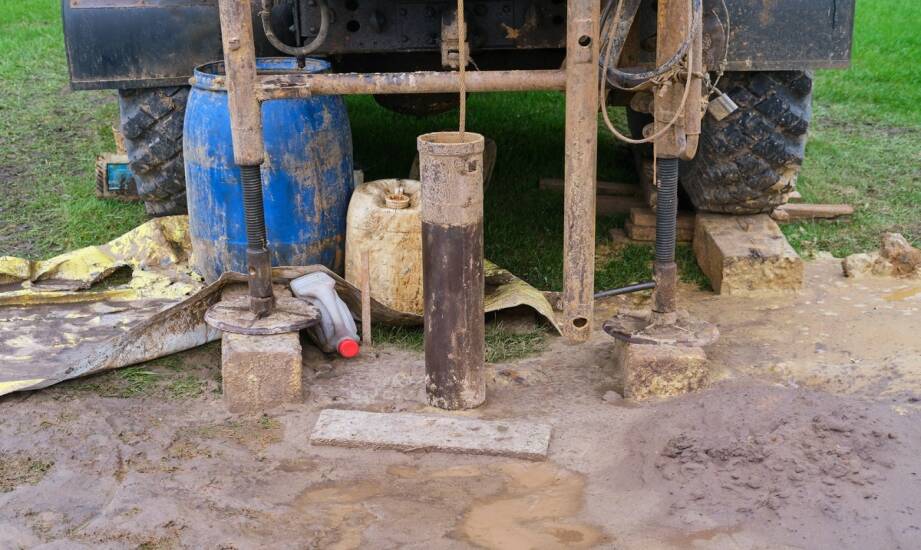

Pomiar obsypki i zafiltrowania studni – metody i znaczenie dla eksploatacji

Dobrze zaprojektowana studnia to dopiero połowa sukcesu. Druga połowa zaczyna się w momencie, gdy ktoś zadaje proste, ale bardzo techniczne pytanie: „Czy filtr pracuje tak, jak powinien, a obsypka nadal robi swoją robotę?”. W praktyce o niezawodności studni decydują detale: gdzie realnie leży dno, na jakiej wysokości kończy się obsypka, czy zafiltrowanie nie zostało „zjedzone” przez kolmatację i czy podczas pompowania zwierciadło nie ucieka szybciej niż przewiduje projekt.

Przeczytaj również: Jakie innowacje w zakresie kotłów gazowych mogą poprawić efektywność energetyczną domu?

Pomiar obsypki i zafiltrowania nie jest więc dodatkiem „na wszelki wypadek”. To narzędzie diagnostyczne, które pozwala z wyprzedzeniem zauważyć problemy eksploatacyjne, dobrać pompę do faktycznych warunków i uniknąć scenariusza, w którym studnia „z dnia na dzień” traci wydajność. Poniżej opisuję metody pomiarowe, interpretację oraz to, dlaczego w geofizyce wiertniczej precyzja w tym obszarze realnie oszczędza pieniądze i nerwy.

Przeczytaj również: Projekty domów z keramzytu – jak dostosować je do własnych potrzeb?

Obsypka filtracyjna i zafiltrowanie – co dokładnie mierzymy i po co

Obsypka filtracyjna to warstwa materiału ziarnistego otaczająca filtr studzienny. Jej zadanie jest konkretne: stabilizuje filtr, tworzy strefę o przewidywalnej przepuszczalności i ogranicza dopływ drobnych frakcji z warstwy wodonośnej. W praktyce często spotyka się uziarnienia rzędu 3–5 mm albo 5–8 mm – dobór zależy od granulacji ośrodka wodonośnego i założeń projektowych.

Przeczytaj również: Jakie są najnowsze trendy w projektowaniu bram przemysłowych?

Zafiltrowanie studni (rozumiane jako odcinek konstrukcji filtracyjnej wraz ze strefą współpracującą) działa poprawnie tylko wtedy, gdy obsypka ma odpowiednią grubość, wysokość i nie została zdegradowana eksploatacyjnie. Właśnie dlatego mierzy się m.in. posadowienie dna, granice obsypki oraz zachowanie zwierciadła wody w czasie.

W terenie wygląda to czasem jak rozmowa z kierownikiem robót:

– „Studnia działa, ale coś jest nie tak: piasek pojawia się w wodzie.”
– „To problem pompy czy filtra?”
– „Bez pomiarów w otworze możemy tylko zgadywać.”

Diagnostyka oparta o pomiary geofizyczne i kontrolę stanu zafiltrowania pozwala przejść z poziomu przypuszczeń na poziom wniosków: gdzie zaszło zamulenie, czy obsypka „osiadła”, czy dno zostało podniesione przez materiał nawodniony, a także czy spadek wydajności wynika z hydrauliki ośrodka czy z problemu konstrukcyjnego.

Geometria obsypki: wysokość, grubość i typowe wymagania projektowe

W dokumentacjach i dobrych praktykach pojawia się zasada mówiąca, że wysokość obsypki powinna sięgać około 2,5 raza średnicy studni ponad górną krawędź filtru i analogicznie poniżej dolnej krawędzi. Taki „zapas” ma uzasadnienie: stabilizuje strefę przy filtrze oraz zapewnia równomierny dopływ wody w obrębie zafiltrowania.

Druga sprawa to grubość obsypki. W praktyce minimalne wartości wynikają z wymagań projektowych (często opisywanych tabelarycznie w dokumentacji – np. „minimalna wg tablicy 2” w specyfikacji). Za cienka obsypka zwiększa ryzyko nierównomiernego przepływu i lokalnych prędkości, które „porywają” drobne frakcje. Z kolei zbyt gruba – jeśli nie jest uzasadniona – może utrudniać prawidłowe rozwiercenie i rozwinięcie studni, a w konsekwencji pogarszać parametry hydrauliczne.

Istotny jest też dobór średnicy ziarn. W projektowaniu spotyka się zależności wiążące uziarnienie obsypki z charakterystyką gruntu wodonośnego (np. relacje oparte o średnicę zastępczą). Sens jest prosty: źle dobrane ziarno obsypki przyspiesza zamulanie i skraca czas bezproblemowej pracy studni. W eksploatacji ten błąd „wychodzi” zwykle po kilku miesiącach lub sezonach, a nie od razu.

Pomiar głębokości, dna i lustra wody – szybkie metody terenowe, które dają dużo informacji

Zaskakująco dużo można ustalić w kilka minut, jeśli wykona się poprawny pomiar głębokości oraz kontrolę zwierciadła. Klasyczna metoda to odważnik na linkę (albo żyłkę) – prosta, ale pod warunkiem, że robi się ją konsekwentnie: z tym samym punktem odniesienia na głowicy studni i z kontrolą, czy odważnik faktycznie dotknął dna, a nie „zawisł” na przewężeniu.

Co daje taki pomiar w praktyce?

Po pierwsze: pozwala ocenić, czy studnia nie została „podniesiona” od spodu przez materiał denny (zamulenie, odkładanie frakcji drobnej). Po drugie: umożliwia wyznaczenie lustra wody statycznego, czyli poziomu wody w stanie spoczynku. Ten parametr jest bardzo czuły na zmiany warunków hydrogeologicznych w otoczeniu (np. prace w sąsiedztwie, okresowe obniżenia, intensywniejszy pobór).

Równie ważne jest lustro wody dynamiczne, czyli poziom podczas pompowania. To ono pokazuje realną „odpowiedź” studni na obciążenie. Jeśli dynamiczne zwierciadło ucieka coraz głębiej przy tej samej wydajności, rośnie opór dopływu albo spada zasobność ośrodka.

Kontrolę zwierciadła można realizować również metodą akustyczną – szczególnie tam, gdzie warunki utrudniają klasyczne sondowanie lub zależy nam na szybkim, powtarzalnym pomiarze bez wprowadzania elementów mechanicznych do otworu.

Specjalistyczny pomiar stanu obsypki i zafiltrowania: sondy, mierniki i interpretacja wyników

Kiedy w grę wchodzi odpowiedzialna eksploatacja (ujęcia komunalne, przemysł, infrastruktura) albo spadek wydajności jest już odczuwalny, „odważnik i notatnik” przestają wystarczać. Wtedy wchodzi diagnostyka specjalistyczna, typowa dla geofizyki wiertniczej i pomiarów w otworach.

Do precyzyjnej kontroli posadowienia dna oraz granic obsypki stosuje się m.in. urządzenia takie jak miernik dna i obsypki Spohr Model 104. Taki przyrząd pomaga określić, na jakiej głębokości znajduje się dno oraz gdzie kończy się strefa obsypki. Różnica bywa kluczowa: studnia może mieć projektowo np. 60 m, ale efektywnie czynna część może być krótsza, jeśli dno zostało „podniesione” przez akumulację materiału.

Ważne jest też pojęcie „zafiltrowania” w sensie hydraulicznym: nie tylko długość filtra, ale i realna zdolność dopływu wody przez strefę przyfiltrową. W projektach spotyka się zależności do doboru długości filtra, np. l_f = Q /(π D n_dop), gdzie przepływ i dopuszczalne obciążenie jednostkowe muszą ze sobą grać. Jeżeli studnia pracuje poza założeniami (np. większe Q niż przewidywano), przyspiesza to zużycie hydrauliczne strefy przyfiltrowej.

W praktyce pomiary wykonuje się jako pomiary w otworach (zależnie od konstrukcji: otwory zarurowane lub odkryte), a następnie wykonuje interpretację. W interpretacji liczy się nie tylko „gdzie jest obsypka”, ale też czy jej stan wskazuje na przemieszczenia, rozwarstwienia albo degradację.

Jeżeli chcesz zobaczyć, jak wygląda usługa w ujęciu praktycznym (zakres, cel, zastosowania), pomocny będzie opis: pomiar stanu obsypki i zafiltrowania studni.

Ocena filtracji obsypki: współczynnik filtracji i metoda PARAMEX

Sam fakt, że obsypka „jest na miejscu”, nie oznacza jeszcze, że działa prawidłowo. Kluczowy parametr eksploatacyjny to współczynnik filtracji strefy obsypki – mówiąc prościej: jak łatwo przepływa przez nią woda i czy nie doszło do kolmatacji (zatykania porów drobnymi cząstkami, osadami, wytrąceniami).

Jedną z metod oceny jest metoda PARAMEX, służąca do wyznaczenia współczynnika filtracji obsypki. W diagnostyce ma to znaczenie praktyczne: jeśli filtracja spada, studnia wymaga działań regeneracyjnych (np. czyszczenia, szczotkowania, air-liftu, zabiegów chemicznych – dobór zależy od przyczyny). Bez pomiaru łatwo pomylić przyczynę spadku wydajności: raz winna jest pompa, innym razem hydraulika warstwy, a często właśnie strefa obsypki.

W terenie rozmowa bywa krótka:

– „Wydajność spadła, ale lustro statyczne jest podobne.”
– „To nie wygląda na problem zasobów. Sprawdźmy filtrację obsypki.”

Takie podejście ogranicza „strzelanie” kosztownymi zabiegami w ciemno. Najpierw diagnoza, potem decyzja: czy studnia wymaga regeneracji, korekty reżimu pompowania, czy po prostu zmiany doboru pompy.

Co mówią pomiary o eksploatacji: dobór pompy, ryzyko zamulania i plan monitoringu

Najbardziej praktyczne przełożenie pomiarów obsypki i zafiltrowania widać w eksploatacji. Regularna kontrola lustra wody statycznego i dynamicznego pozwala ocenić, czy studnia pracuje stabilnie, a także dobrać lub skorygować parametry pompy. Jeśli pompa „ciągnie” za mocno, zwiększa prędkości dopływu w strefie filtra i może nasilać dopływ drobin, co kończy się piaskowaniem, ścieraniem osprzętu i stopniową degradacją strefy przyfiltrowej.

Wyniki pomiarów pomagają również w ocenie ryzyka zamulania. Jeżeli dno podnosi się w czasie, a jednocześnie filtracja obsypki spada, to sygnał, że studnia traci swoją efektywną pojemność i może wymagać zabiegów utrzymaniowych. Z kolei jeśli dno jest stabilne, ale dynamiczne zwierciadło obniża się coraz bardziej, problem może leżeć w warstwie wodonośnej lub w otoczeniu ujęcia (np. wzrost poboru w sąsiedztwie).

Dobrze zaplanowany monitoring nie musi oznaczać częstych, drogich akcji. Wystarczy sensowny rytm pomiarów i spójność metod, żeby porównywać dane „jabłko do jabłka”. Najczęściej sprawdzają się dwa poziomy: szybka kontrola (zwierciadła, głębokość) oraz okresowa diagnostyka specjalistyczna (pomiary w otworze, stan obsypki, ocena filtracji).

• Sygnały ostrzegawcze: wzrost mętności/piaskowania, większe opory pracy pompy, spadek wydajności przy tym samym czasie pracy, pogłębiające się lustro dynamiczne.
• Korzyści z pomiarów: wczesne wykrycie kolmatacji, racjonalny dobór pompy, decyzje o regeneracji oparte na danych, mniejsze ryzyko awarii i przestojów.

Jak wygląda to w praktyce usługowej: dokładność, terminowość i zgodność z wymaganiami

W projektach infrastrukturalnych i przemysłowych liczą się trzy rzeczy: wiarygodność wyniku, dopasowanie do harmonogramu oraz bezpieczeństwo prac. Dlatego w podejściu profesjonalnym stawia się na nowoczesne narzędzia, sprawdzoną metodykę i interpretację, która nie kończy się na surowych odczytach, tylko odpowiada na pytanie: „co to znaczy dla dalszej eksploatacji?”.

W Polsce (w tym lokalnie, np. Zielona Góra) często spotyka się presję czasu: studnia ma ruszyć, inwestycja ma terminy, a ujęcie ma utrzymać parametry. Wtedy właśnie pomiary geofizyczne w otworach i interpretacja danych robią różnicę, bo pozwalają szybko rozstrzygnąć, czy problem leży w konstrukcji, w strefie obsypki, czy w warunkach hydrogeologicznych.

Jeżeli do tego dochodzą wymagania formalne i środowiskowe, dokumentacja z pomiarów oraz poprawna interpretacja stają się elementem bezpieczeństwa inwestycji. W dobrze wykonanym raporcie powinno być jasno: co zmierzono, jaką metodą, z jaką dokładnością, jakie są wnioski i jakie działania eksploatacyjne mają sens (a jakie będą tylko kosztem bez efektu).

Właśnie dlatego pomiar obsypki i zafiltrowania studni warto traktować nie jako jednorazową kontrolę, ale jako narzędzie do utrzymania wydajności. Studnia nie „psuje się” nagle bez powodu — zwykle wcześniej daje sygnały. Trzeba je tylko umieć zmierzyć i poprawnie odczytać.
